Skannad ritning

Finns ritningen bara på papper så går det bra att skanna den och lägga den som bakgrund i FastEL och EasyEL. Många väljer dock att rita upp väggarna ovanpå den skannade ritningen för att väggarna ska bli aktiva. (Programmet kan inte veta vad som är väggar i en inskannad bild.)

Infoga bilden

Välj Import -> Importera skannad bild eller PDF och välj bildfilen.

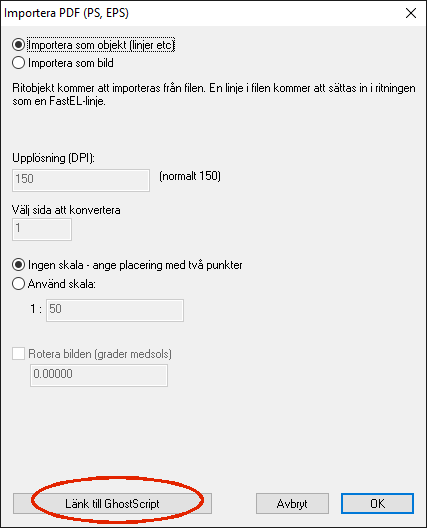

Innan PDF-filer kan importeras måste GhostScript installeras.
Länk finns i dialogen. Använd gratisversionen AGPL

Ange nu en ruta som bilden ska placeras i genom att klicka på två diagonala hörn. Det är ofta smidigt att ge den ungefär den form som bilden har.

Bilden läggs automatiskt på blad 01 Skannad.

Skala bilden till rätt storlek

Du behöver också skala om bilden så måtten stämmer. Välj Import -> Ange skala för skannad bild i menyn.

För att skala om bilden behöver du ett känt mått på ritningen, helst så stort som möjligt (till exempel yttermåttet för hela huset). Skriv in det i dialogrutan och klicka OK för att komma vidare och visa samma avstånd på bilden. Det gör du genom att klicka i de båda ändpunkterna för detta avstånd på ritningen.

Klart

Din skannade ritning är nu klar att rita på. Väggarna är inte aktiva utan i så fall måste du rita in väggarna själv. (Det går snabbt om man ritar ovanpå den skannade bakgrunden.)

Ta bort delar i bilden med Import -> Radera i skannad bild
