Allmän apparat

För speciella apparater saknas det ofta en specifik symbol. Med

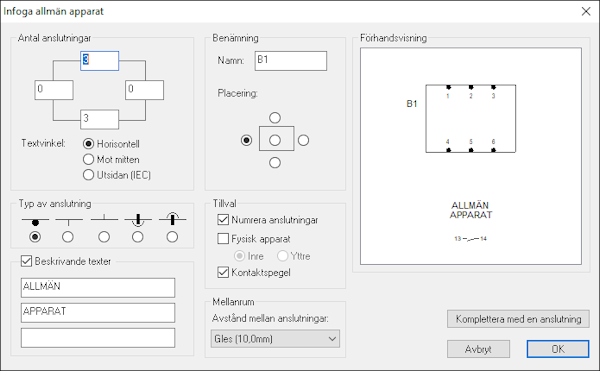

Symboler -> Allmän apparat skapar du enkelt en så kallad black-box.

Du kan ange:

• antal anslutningar (på olika sidor)
• utseende på anslutningen
• benämning (och dess placering)
• beskrivande texter (samma som under en motorgrupp)
• om anslutningarna ska numreras (annars är de tomma)
• om det är en intern eller extern apparat (ska tilldelas material i FastEL)
• om apparaten har kontakter

Ett par tips:

• Använd Ändra -> Tänj för att ändra storlek på lådan och även för att flytta anslutningar till rätt plats.
• Kontaktorspegeln kan ändras med
  Diverse -> Ersätt kontaktorspegel.
• Om du vill ha olika utseende på anslutningarna använd
  Symboler -> Allmän apparat och klicka på
  Komplettera med en anslutning.
