Normskåp

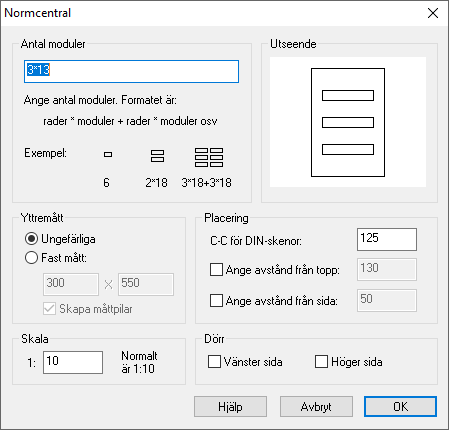

För att rita normskåp välj:

Om Ungefärliga mått är valt så bör inte skåpet måttsättas. Exakta måtten för normskåp varierar mellan olika tillverkare och olika modeller. De ungefärliga måtten liknar de mått som finns på marknaden, men de stämmer inte exakt.

Ska skåpet måttsättas bör även avstånd från topp och avstånd från sida anges. Normalt placeras slitsarna centriskt. På många modeller är de lite förskjutna.

Skåplayouter ritas ofta i skala 1:10, men för små skåp är det trevligt att rita i skala 1:5.

När du är klar med inställningarna klickar du OK och placerar sedan skåpet där du vill ha det.

Ändra

Till skillnad från ett vanligt skåp går det inte att använda
Ändra -> Numerisk ändra för att senare ändra inställningarna.
Använd istället Ändra -> Tänj eller ta bort skåpet och sätt in ett nytt.
