Partmärkning

Manuellt

Text -> Partnummer

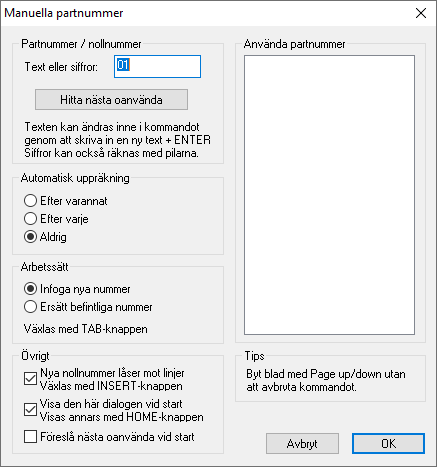

Välj om du vill att numret räknas upp automatiskt efter varje eller vartannat inplacerat partnummer eller inte alls (det vill säga du räknar upp dem själv medan du sätter in dem).

Partnumren kommer automatiskt att rotera rätt efter linjerna. Du kan släppa på låsningen genom att trycka på Insert.

Du kan räkna upp det föreslagna numret med piltangenterna eller skriva in en helt ny text (avsluta med Enter).

Med TAB-knappen kan du växla mellan att sätta in nya partnummer eller ersätta befintliga.

Automatiskt

För att den automatiska partmärkningen ska fungera som det ska måste kretsschemat vara ritat med förbindningspunkter och linjerna måste hänga ihop överallt.

Välj Text -> Automatisk partmärkning i menyn.

Automatisk partmärkning per potential placerar ut alla partnummer i ritningen på en gång.

Använder du istället partmärkning per kabel får du klicka på varje potential för sig för att de ingående kablarna ska märkas upp. När du för muspekaren i närheten av en kabel kommer den att markeras och klickar du då kommer alla kablarna med samma potential att numreras. Klicka sedan på nästa potential och avsluta genom att klicka med höger musknapp när du är klar.

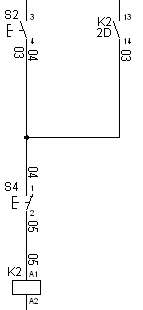

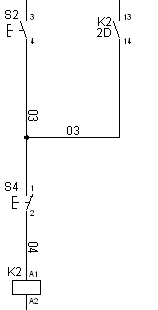

Exempel: Parmärkning per potential	Exempel: Partmärkning per kabel

Infoga partnummer

Text -> Infoga partnummer numrerar om alla högre partnummer för att göra plats åt nya.

Ta bort partnummer

Använd Text -> Ta bort partnummer för att ta bort många partnummer på en gång. Du kan välja om du vill ta bort manuellt placerade partnummer, automatiskt placerade partnummer eller sådana som är del av en symbol och om du ska ta bort alla på den aktuella sidan eller alla i hela ritningen.

Du kan ta bort enstaka partnummer med F8.
