Utrymningsplan

För att rita utrymningsplaner välj Menyer -> Utrymning.

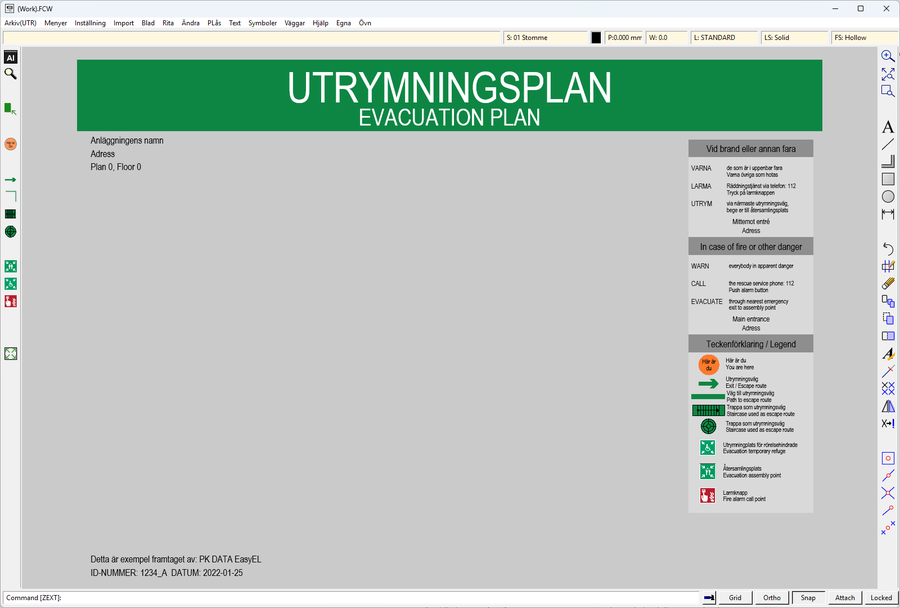

Ny ritning

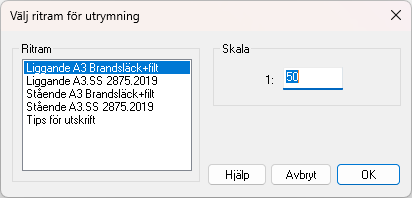

Välj Arkiv-> Ny ritning. Välj en ritram i listan och välj skala.

Ritramarna som heter SS 2875.2019 är gjorda efter standarden SS 2875:2019 och finns liggande och stående i A3. Ritramarna Brandsläck+filt har även brandsläckare och brandfilt med i teckenförklaringen. De äldre ritramarna Utrymningsplan A2, A3 och min 250x350 finns kvar i Menyer -> Brandlarm SBF 1021.

Tips för utskrift är en exempelritning som visar vilka inställningar du ska välja när du skriver ut.

Ändra texterna i ritramen, till exempel anläggningens namn och adress, med Ändra -> Redigera text.

Planritning

Har du planritningen som DWG-fil väljer du Import -> Öppna DWG-fil. En skannad bild eller PDF läser du in med Import -> Importera skannad bild eller PDF. Ange sedan skalan med Import -> Ange skala för importerade objekt.

Symboler

Symbolerna finns i menyn Symboler och i verktygsraden till vänster.

Tavlans placering är symbolen Här är du. Med Rita utrymningsväg ritar du den gröna linjen som visar vägen till utrymningsvägen.

Du kan också rita väggar, dörrar och trappor själv i menyn Väggar.

Bland symbolerna för utrymningsplaner finns gröna ramar för olika pappersstorlekar.

Rotera en symbol

För att rotera en symbol kan du antingen använda pil upp eller pil ner eller hålla Shift-knappen nedtryckt och rotera med musen.

Skriva ut

Välj Arkiv -> Skriv ut. Välj skrivare och pappersstorlek, kryssa i Färg och Använd linjetjocklek, och välj Everything, Fit to page och Landscape. Planen kan också sparas som PDF med Arkiv -> Skapa PDF.
